ACI 모드와 NX-OS 모드에서 작동할 수 있다.
출고 시 , Default로 NX-OS 모드로 동작.
ACI 모드로 사용하려면 APIC과 연동되도록 별도 ACI 이미지로 부팅.
show version | include mode. 명령어로 확인
Cisco Nexus 9500 Series 스위치는
스위치의 섀시, 수퍼바이저, 시스템컨트롤러, 패브릭모듈, 라인카드, 전원공급장치 및 팬 트레이로 구성
각각의 구성은 현장 교체 가능 유닛이다.

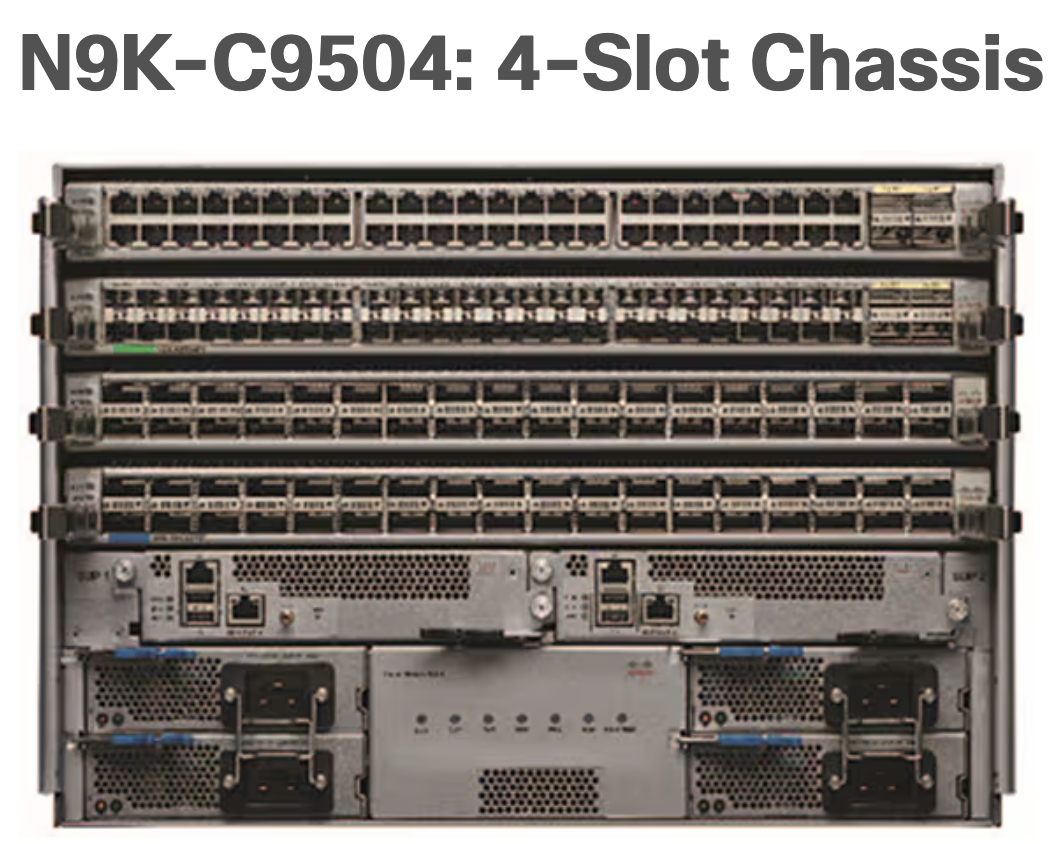

C9504의 경우 7RU 의 높이.
윗 그림에서 상단 1~4개의 라인카드 Slot 모듈
1. 라인카드
장착 가능한 라인카드는 포트타입, 개수에 따라 다양한 모델명의 Line Card가 존재한다.
Access 저속형 / 혼합형 / Core-Spine 고속형 다양한 Bandwidth를 지원하는 모델이 있다.
장비 Spec 보면 .
슬롯당 최대 패브릭 BW가 3.84Tbps 지원.
시스템당 최대 패브릭 BW 15Tbps 지원.
이런 문구가 있다. 이것의 의미는 다음과 같다.
예를들어보자.
1개의 슬롯 모듈이 24포트 x 100G를 가진다면 , 총 이론 대역폭은 2.4Tbps 로 3.84Tbps 용량 내 정상 동작.
하지만 고밀도 라인카드라면
48포트 x 100G를 가진다면 , 총 이론 대역폭은 4.8Tbps 로 제약에 의해 일부 포트가 full-rate로 동작 불가.
전체 샤시가 동시에 모든 슬롯/포트를 풀로 활용할 때. 15Tbps 지원.
현장에서, 장비에 접속해 show interface status를 통해 포트의 Type을 확인해보면
10/100/1000 BaseT의 경우 RJ-45 UTP 케이블
SFP-10G-SR의 경우 광 신호, 트렌시버 (Gbic) 필요한 광케이블
같은 물리적 포트 타입을 확인 가능하다.
라인카드의 포트 동작은 포트와 연결된 ASIC/NP(Netwrok Processor) 에 연결된다.
주니퍼의 공식문서에는 PFE/PE (Packet Engine)이라고 표현 .
2. 패브릭 모듈
